現代工廠首先不是傳統的生產線集合地，它是擁有研發、檢測、生產和銷售的綜合體建筑，今天本文的重點是對于醫療器械GMP潔凈車間的機電設計及安裝方面的探討。機電安裝工程包括了電氣工程、弱電智能化工程、通風空調工程、給水排水工程等多個分部，囊括的系統繁多，要想實現工程創優，必須先行策劃，針對重點部位明確施工工藝及實物標準。比如：鍋爐、通風空調、制冷、電氣、儀表、電井電機、壓縮機機組和廣播電影、電視播控等設備的安裝工作都要在規劃設計中重點表述。在現代潔凈廠房的施工過程中，機電安裝也可以看做建筑安裝工程，它可以泛指：預留預埋、支架制作與安裝、管道工程安裝、 電氣工程安裝、通風工程安裝、機房設施安裝、防腐保溫、標識、成品保護標準化做法、工程創優標準化做法等內容的機電安裝施工范圍。在CEIDI西遞的EPC總包工程中，機電安裝是其中的重要一環。也正是由于是總包工程，機電安裝與深化以及之前的平面，乃至土建都能更好地對應銜接，為后期安裝工作規避一部分風險。鑒于有部分單位關心機電安裝的難點、重點問題，CEIDI西遞對這部分內容做相關整理分享。>>>商務洽談，點此處，在線咨詢

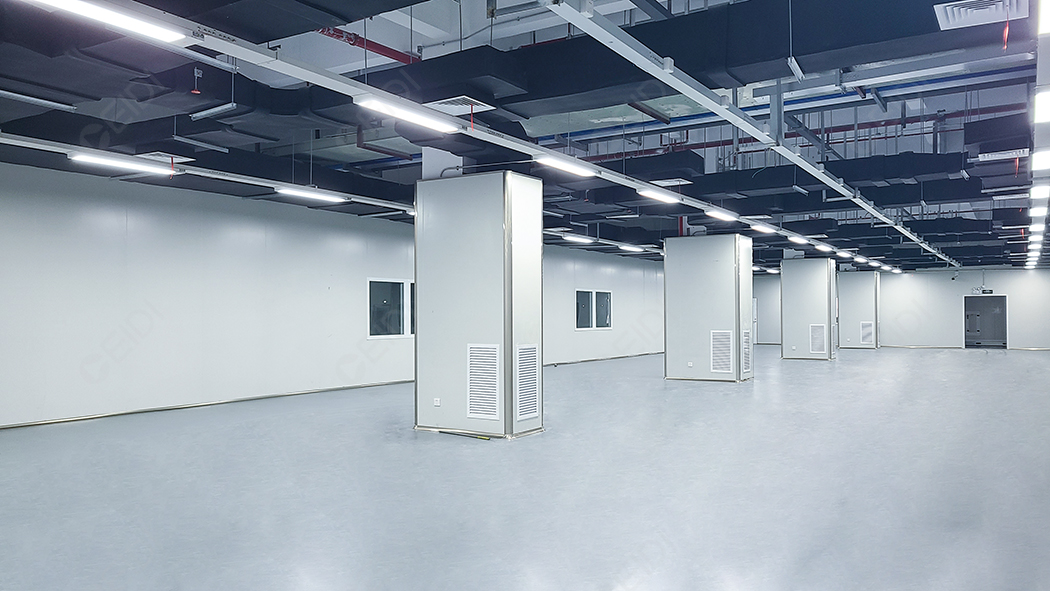

醫療器械GMP潔凈廠房機電安裝重難點解析  CEIDI西遞

在潔凈廠房的施工裝修過程中“管線綜合排布”是最大的難點及重點所在，潔凈廠房內鋪設了大批的風、水、多種氣體、多種電氣線路和其他等5大系統的工業管線。這類錯落有致地密布在潔凈廠房各部分，需要設計師從管線布局的合理性、制造應用的便捷與安全性、對潔凈廠房氣流的干擾、觀瞻的齊整、維修的便捷等層面做好仔細的綜合布局。

為保證機電安裝等內容的高質高效進行，CEIDI西遞會對機電安裝內容進行深化設計，能夠解決很多施工后續問題。

1.合理地綜合布置各專業管線，減少由于管線沖突造成的返工，使現場更加美觀。

2.優化完善各系統的設計方案，提高機電安裝工程 的施工品質，縮短施工周期。

3.根據現場實際情況對圖紙進行深化，使之達到施工深度的要求。

4.對設計的管線和設備參數進行全面的復核，在滿足功能和規范的前提下優化方案的選擇，提高工程 經濟效益。有利于施工企業與國際慣例接軌。

針對廠房實驗需求，在實驗室區域按照實驗流程設置潔凈區、緩沖區及非潔凈區，其中供配電內容可按照一級負荷要求，兩路獨立市電供電，一路市電和一路自備電源(柴油發電機)構成，這兩種供電方式都能夠使供電連續性得到很大提高。

供電可靠性：實驗室按照一級負荷供電，實驗室的所有動力照明弱電系統負荷均設置了不間斷電源和自備發電機作為應急電源。

實驗室配電箱：每個實驗室設置專用配電箱，安裝在實驗室防護區外。

配電回路：實驗室內設置了足夠數量的固定電源插座，避免多設備共有一個插座。重要設備設計單獨回路配電，設置了漏電保護裝置。

電線管穿越墻體處密封：所有管線采用金屬管敷設，穿過墻和樓板的線管加裝套管，并用不收縮、不燃材料密封。

吊頂及管廊內的管線綜合排布是機電安裝的難點，這些地方的標高及空間有限，管線排布容易沖突，在布局時要同時考慮施工空間、設備安裝空間及日后的檢查維修空間。

再來談?wù)劰艿冷佋O(shè)的施工順序問題。以冷凍機房為例，冷凍機房設備、管道多且復雜，是整個項目的關鍵線路，所以要緊湊地安排各專業介入的時間。

1.設備基礎尺寸確定后，盡快完成設備基礎;

2.開展與設備接口無關機房水平管道施工，并在設備到場前完成。設備進場、吊裝就位后，由于水平管基本完成，就可以開水管道與設備連接工作;

3.如冷凍機房較大，可以分區域給土建滿堂架搭設移交工作面，因機房層高一般在10米作用，機電各專業均需使用土建架子施工，所以在架子搭設前各專業材料要準備齊全，按土建墻面吸音板進度安排人員，避免拖延架體拆除時間，造成架體費用增加;

4.考慮到機房還有其他專業施工、尤其是空調沖洗施工，墻面低處的吸音板容易被污染和破壞，所以可以要求墻面距地2米以下部位不施工，待空調沖洗及其他專業施工完成后進行此部位面層如吸音板施工;因?yàn)榭照{(diào)管道沖洗水較臟，容易對地磚造成污染，并且清理不掉，如果工期允許盡量在空調系統沖洗完成后進行地磚施工;

5.機房設備、管道保溫施工要在電氣、弱電等專業大面積施工完成后進行;

除此之外，潔凈廠房的隱蔽工程、復雜工程或者危險系數高的工程，應當編制專項施工方案，比如防雷接地安裝工程、鋼套管墻內預埋工程等。施工人員應當嚴格遵照專項施工方案要求，認真執行每一道施工工序。為了驗證工程施工質量是否與標準要求相符，每一項分部工程結束后，質量管理人員需要認真進行檢驗。對存在質量問題的工程，應第一時間告知施工人員即刻進行整改，以避免工程交付使用后出現質量事故。比如廠房內配電箱中的接線如果順序混亂，不僅會影響視覺效果，而且也會埋下安全隱患，容易產生接線交叉或者打火現象。因此，施工人員應當及時進行整改，排除隱患。

總之，潔凈廠房裝修設計是圍繞潔凈生產區、非潔凈生產區、辦公倉儲區域這三大區域開展的，鋪設管線和隱蔽工程這些空間如何組成更加節能環保、是否具有合理性，是評估潔凈廠房建筑設計是否成功的關鍵要素之一。CEIDI西遞一直提倡潔凈廠房建設采用EPC總包的建設形式或?yàn)楦眩偘ㄔO(shè)不僅有利于每個工程環節的銜接，更是將一體化建設落到實處，避免了諸多環節的信息缺失而導致的施工缺陷問題的產生。
